产品概述

一个世纪以来，电力变压器原理未曾改变，随着年代的推进，先进生产设备日臻完善，我公司生产的非晶合金卷铁芯变压器是用新型导磁材料——非晶合金卷绕制作铁芯而成的变压器，它比硅钢片作铁芯变压器的空载损耗下降的80%左右，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。非晶合金铁芯配电变压器空载损耗低、节能、环保优势明显，符合我国政府倡导的“节约资源，保护环境，建设节约型社会”产业政策。油浸变压器还可减排CO、SO、NOx等有害气体，被称为二十一世纪的“绿色材料”。

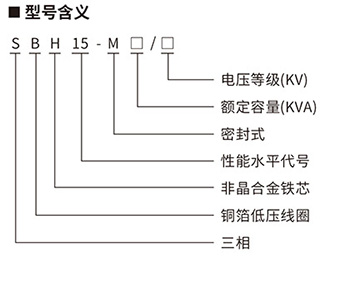

型号及特点

产品符合标准

GB 1094.1- 2013《电力变压器第一部分:总则》
GB 1094.2- 2013《电力变压器第二部分:温升》
GB 1094.3- 2017《电力变压器第三部分:绝缘水平和外绝缘空间间隙》
GB 1094.5- 2008《电压变压器第五部分:承受短路的能力》
GB/T 25446-2010《油浸式非晶合金铁芯配电变压器技术参数和要求》
GB/T 1094.10-2003 《电力变压器第10部分: 声级测定》
IEC 60076《电力变压器》

产品特点
变压器铁芯用非晶合金带材卷制而成，空载损耗比S9型变压器降低80%左右，比JB/T 10318规定值低25%左右。

变压器低压采用铜箔线圈，增强变压器承受短路的能力。

变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量。

油箱和箱盖焊为一体的全密封结构,延长使用寿命,免维修。
变压器采用真空注油，可完全排除线圈中气泡，确保绝缘性能稳定。
每台变压器出厂前都进行峰值电压高于国家标准25%的全波雷电冲击实验，确保变压器安全可靠运行。

带材宽度：142mm、170mm、213mm

A：铁芯窗高：150-1000mm
B：铁芯窗宽：65-500mm
C：铁芯叠厚：20-180mm
D：铁芯高度：带材宽度+4mm(环氧树脂涂层厚度)带材宽度+2mm(胶水涂层厚度)
E：铁芯接头叠厚：铁心叠厚Cx1.18mm外层最大带材周长3500mm

技术参数

SH15-M技术参数

额定容量 (KVA) Rated capacity	电压组合及分接范围(kV) Voltage combination and tapping range			联结组标号 Lable of connecting group	空载损耗 (W) No-Load loss	负载损耗 (W) Load loss	空载电流 (%) No-Load curre nt	短路阻抗 (%) Short circuit impedance
额定容量 (KVA) Rated capacity	高压(kV) High- Voltage	高压分接范围(%) High voltage tapping range	低压(kV) Low- Voltage	联结组标号 Lable of connecting group	空载损耗 (W) No-Load loss	负载损耗 (W) Load loss	空载电流 (%) No-Load curre nt	短路阻抗 (%) Short circuit impedance
30	6 6.3 10 10.5 11	±5±2x2.5	0.4	Dyn11	33	600	1.70	4.0
50					43	870	1.30
63					50	1040	1.20
80					60	1250	1.10
100					75	1500	1.00
125					85	1800	0.90
160					100	2200	0.70
200					120	2600	0.70
250					140	3050	0.70
315					170	3650	0.50
400					200	4300	0.50
500					240	5150	0.50
630					320 380 450	6200 7500 10300	0.30 0.30 0.30	4.5
800
1000
1250					530	12000	0.20
1600					630	14500	0.20
2000					750	17400	0.20	5
2500					900	20200	0.20	5

SH16-M技术参数

型号 Type	电压组合(kV) Voltage combination			联结方式 Conn- ecting way	空载损耗 (W) No- Load loss	负载损耗 (W) Load loss	空载电流 (%) No- Load current	阻抗电压 (%) Impe- dance voltage	外形尺寸(mm) size			安装底座中心 Center of installation base (L2xL1/4-ØD) mm	油重 (kg) Weight of oil	总重 (kg) Total weight
型号 Type	高压 High- Voltage	高压分接范围 (%) High voltage tapping range	低压 Low- Voltage	联结方式 Conn- ecting way	空载损耗 (W) No- Load loss	负载损耗 (W) Load loss	空载电流 (%) No- Load current	阻抗电压 (%) Impe- dance voltage	L	H	B	安装底座中心 Center of installation base (L2xL1/4-ØD) mm	油重 (kg) Weight of oil	总重 (kg) Total weight
SH16-M-50/10	6 6.3 6.6 10 10.5 11 (20)	±2 x2.5 ±31 x2.5	0.4	Dyn11 Yyn0	38	870	0.9	4.0	950	1040	620	400x550/4-Ø14	160	680
SH16-M-100/10					58	1500	0.7	4.0	1060	1070	770	400x660/4-Ø14	190	890
SH16-M-160/10					78	2200	0.5	4.0	1060	1150	930	400x870/4-Ø19	250	1190
SH16-M-200/10					90	2600	0.5	4.0	1110	1170	930	550x870/4-Ø19	270	1300
SH16-M-250/10					110	3050	0.5	4.0	1180	1180	1010	550x870/4-Ø19	300	1460
SH16-M-315/10					130	3650	0.4	4.0	1180	1180	1010	550x870/4-Ø19	240	1400
SH16-M-400/10					160	4300	0.4	4.0	1200	1180	1010	550x870/4-Ø19	280	1660
SH16-M-500/10					190	5150	0.4	4.0	1270	1200	1160	660x1070/4-Ø19	300	1950
SH16-M-630/10					230	6200	0.3	4.5	1450	1330	1240	820x1070/4-Ø14	480	2450
SH16-M-800/10					280	7500	0.3	4.5	1520	1460	1380	820x1070/4-Ø19	520	2900
SH16-M-1000/10					330	10300	0.3	4.5	1720	1510	1460	820x1070/4-Ø19	680	3500
SH16-M-1250/10					390	12000	0.2	4.5	1785	1690	1330	820x1070/4-Ø19	800	3980
SH16-M-1600/10					470	14500	0.2	4.5	1880	1970	1380	820x1070/4-Ø19	850	5300
SH16-M-2000/10					570	17400	0.2	5.0	2080	1965	1540	820x1070/4-Ø19	1310	6150
SH16-M-2500/10					680	20200	0.2	5.0	2400	2350	1500	820x1070/4-Ø19	1850	8200

产品绝缘水平

电压等级 Voltage class (kV)	设备最高电压有效值 Effective value of max voltage of equipment (kV)	额定短时工频耐受电压有效值kV/分钟 Effective value of rated short duration power frequency withstand voltage KV/min	额定雷电冲击耐受电压全波峰值(kV) Full wave peak value of rated lightning impulse withstand voltage
≤1	≤1.1	5	-
6	6.9	25	75
10	11.5	35	95
20	23	50	125

外形尺寸

S(B)H□-M型非晶合金卷铁芯电力变压器
